Duo-Ply / Çift Katlı Bantlar
Çift katlı bantlar, 4-5 katlı ürünlerle aynı mukavemeti gösterir ve uzamaya karşı yüksek dirençlidir. İki kat olmalarından dolayı, çok katlı bantlara kıyasla ağırlıkça çok daha hafiftir. Çift katlı bantların diğer bir avantajı ise daha küçük tambur çapına uyarlanabilir olmasıdır.
Bu bantlar minimum kat konseptine göre üretilmektedir. Konveyör sistemi buna uygun olduğu sürece profosyonel bant üreticileri, tesisin enerji verimliliğini artırmak için kat sayısını azaltmayı önerir.
Bu bantlar, ısıya dayanıklı, aleve dayanıklı, yağa dayanıklı, aside dayanıklı ve soğuğa dayanıklı olmak üzere tüm kaplama sınıflarında mevcuttur.
Avantajları;
- Düşük enerji maliyeti,
- Olağanüstü darbe direnci
- Üstün yırtılma direnci
- Ağırlıkta daha hafif: Operasyonel kolaylık, uygun taşıma maliyetleri...
- Daha iyi oluklaşma
- Kusursuz yük desteği
| Ban Tipi | Minimum Tambur Çapı A* | Minimum Tambur Çapı B* | Minimum Tambur Çapı C* |
|---|---|---|---|
| EP 250/2 | 250 | 200 | 160 |
| EP 315/2 | 250 | 200 | 160 |
| EP 400/2 | 315 | 250 | 200 |
| EP 500/2 | 315 | 250 | 200 |
| EP 630/2 | 400 | 315 | 250 |
| EP 800/2 | 500 | 400 | 315 |
| A: Motorlu Tambu | B: Dönüş Tambur | C: Gerdirme Tamburu |
Trio-Ply / 3 Katlı Bantlar
Çekme mukavemeti 1900 N/mm'e kadar olan gereksinimlerde eğer tambur çapı uyuyorsa, üç katlı bantlar önerilir.
Bu bantlar, ısıya dayanıklı, aleve dayanıklı, yağa dayanıklı, aside dayanıklı ve soğuğa dayanıklı olmak üzere tüm kaplama sınıflarında mevcuttur.
| Bant Tipi | Minimum Tambur Çapı A* | Minimum Tambur Çapı B* | Minimum Tambur Çapı C* |
|---|---|---|---|
| EP 400/3 | 400 | 315 | 250 |
| EP 500/3 | 500 | 400 | 315 |
| EP 630/3 | 630 | 500 | 400 |
| EP 800/3 | 800 | 630 | 500 |
| EP 1000/3 | 800 | 630 | 500 |
| EP 1250/3 | 1000 | 800 | 630 |
| A: Motorlu Tambu | B: Dönüş Tambur | C: Gerdirme Tamburu |
Multi-Ply Bantlar
Eğer bandınızın üzerine büyük yükseklikten dökme, kaba malzeme dökülecek/düşecekse multi-ply bantları kullanmalısınız. 3 kattan 6 kata kadar imal edilebilirler.
Bu bantlar, ısıya dayanıklı, aleve dayanıklı, yağa dayanıklı, aside dayanıklı ve soğuğa dayanıklı olmak üzere tüm kaplama sınıflarında mevcuttur.
| Bant Tipi | Minimum Tambur Çapı A* | Minimum Tambur Çapı B* | Minimum Tambur Çapı C* |
|---|---|---|---|
| EP 500/4 | 800 | 630 | 500 |
| EP 630/4 | 800 | 630 | 500 |
| EP 630/5 | 1000 | 800 | 630 |
| EP 800/4 | 800 | 630 | 500 |
| EP 800/5 | 1000 | 800 | 630 |
| EP 1000/4 | 1000 | 800 | 630 |
| EP 1000/5 | 1000 | 800 | 630 |
| EP 1000/6 | 1000 | 800 | 630 |
| EP 1250/4 | 1000 | 800 | 630 |
| EP 1250/5 | 1000 | 800 | 630 |
| EP 1250/6 | 1000 | 800 | 630 |
| EP 1600/4 | 1000 | 800 | 630 |
| EP 1600/5 | 1200 | 1000 | 800 |
| EP 1600/6 | 1200 | 1000 | 800 |
| EP 2000/4 | 1200 | 1000 | 800 |
| EP 2000/5 | 1200 | 1000 | 800 |
| EP 2500/5 | 1400 | 1200 | 1000 |
| EP 2500/6 | 1400 | 1200 | 1000 |
| EP 3150/5 | 1600 | 1400 | 1200 |
| A: Motorlu Tambu | B: Dönüş Tambur | C: Gerdirme Tamburu |
Aşınmaya Dayanıklı Bantlar
| Kaplama Sınıfı | DIN | ISO | Uygulama |
|---|---|---|---|
| Resister | - | L | Genel Kullanım |
| Challenger | Y | - | Aşınma ve yüksek darbeye maruz kalan çetin çalışma şartları |
| Fortress | X | H | Yüksek aşınma ve yırtılmaya maruz kalan ağır malzeme taşıma hatları |
| Survivor | W | D | Karışık parça büyüklüğünde malzeme taşıyan yüksek aşınmaya maruz kalan hatlar |
Isıya Dayanıklı Bantlar
Yüksek sıcaklığa maruz kalan bantlar çatlama, sertleşme, aşınma, yırtılma ve bükülmeye dirençli olacak şekilde özel olarak imal edilmektedir. Bant yüzey sıcaklığına bağlı olarak yüksek performanslı bantların farklı dereceleri sunulmaktadır:
T1 Maksimum bant yüzey sıcaklığı 125 ° C olan uygulamalar için
T2 Maksimum bant yüzey sıcaklığı 150 ° C olan uygulamalar için
T3 Maksimum bant yüzey sıcaklığı 175 ° C olan uygulamalar için
- ** Malzeme sıcaklığı ve bant yüzey sıcaklığı arasında kritik bir ayrım vardır. Bant yüzey sıcaklığı, bant kaplamasına iletilen sıcaklık olarak tanımlanır. Bant hattı boyunca gerçekleşen soğuma nedeniyle, bant yüzey sıcaklığı malzeme zirve sıcaklığından daima farklıdır.
Yüksek sıcaklık bantları, 400 derecelik malzeme sıcaklığına kadar olan uygulamalarda kullanılır.
Aleve Dayanıklı Bantlar
Yer altı ve yer üstü madenciliğinde alevlenebilecek ürünlerin taşınacağı işlerde kullanılan bantlar aleve dayanıklı bantlardır.
| YER ÜSTÜ UYGULAMALARI | |||
|---|---|---|---|
| Tip | Kaplama Sınıfı | Standartlar | Uygulama |
| F | K/V/S | EN ISO 284 | Sadece elektrik boşalmasından kaynaklanan yangın riki |
| FR | K/V/S | EN ISO 284 | Potansiyel olarak yanıcı atmosferde yüksek düzeyde aşındırıcı malzeme |
| EN ISO 340 | |||
| FRF | K/V/S | EN ISO 284 | Potansiyel olarak yanıcı atmosfer + sürtünme kaynaklı ilave alev riski |
| EN ISO 340 | |||
| EN ISO 1554 | |||
| YER ALTI UYGULAMALARI | |||
| Tip | Kaplama Sınıfı | Standartlar | Uygulama |
| U-F | K/V/S | EN ISO 284 | Sadece elektrik boşalmasından kaynaklanan yangın riki |
| EN ISO 340 | |||
| EN ISO1554 | |||
| EN ISO 12881-1 | |||
| U-FR | K/V/S | EN ISO 284 | Potansiyel olarak yanıcı atmosferde yüksek düzeyde aşındırıcı malzeme |
| EN ISO 340 | |||
| EN ISO1554 | |||
| EN ISO 12881-1 | |||
| U-FRF | K/V/S | EN ISO 284 | Potansiyel olarak yanıcı atmosfer + sürtünme kaynaklı ilave alev riski. Ana uygulama: Metan bulunan yer altı kömür madenleri |
| EN ISO 340 | |||
| EN ISO1554 | |||
| EN ISO 12881-1 |
Yağa Dayanıklı Bantlar
Yağa dayanıklı bantlar taşıma esnasında yağ atıklarının dökülmesi sonucu deforme olmayaca, dokularında şişme olmayacak ve yapısı bozulmayacak bantlardır.
| Ortalama Aşınma Kaybı (mm 3 ) | |||
|---|---|---|---|
| Kaplamalar | Standart | Uygulama | |
| G | 150 | Oil Resistance aging – EN ISO 14890 | Hayvansal/Bitkisel yağ içeren materyaller |
| GM | 150 | Oil Resistance aging – EN ISO 14890 | Mineral yağı içeren materyaller |
| GFR | 150 | Oil Resistance aging – EN ISO 14890 | Hayvansal/Bitkisel yağ içeren ve yanma riski olan materyaller |
| Anti –Static EN ISO 284 | |||
| Fireproof – EN ISO 340 | |||
| GM FR | 150 | Oil Resistance aging – EN ISO 14890 | Mineral yağı içeren ve yanma riski olan materyaller |
| Anti –Static EN ISO 284 | |||
| Fireproof – EN ISO 340 |
Soğuğa Dayanıklı Bantlar
0°C derecenin altındaki şartlarda kullanılan bantlardır. Bu bantlar özel tasarlanmış olup, olumsuz hava şartlarında aşınmaya karşı direncini ve oluklaşma özelliğini kaybetmez. Soğuk hava şartlarında konveyörlerin karkasının özel olarak imal edilmiş olması bandın ömrünü uzatan en önemli faktördür.
| Gost | Uygulama | |
|---|---|---|
| R-40 | T-1 | Malzemelerin -40 °C dereceye kadar sıcaklıklarda taşınması için |
| R-60 | T-2 | Malzemelerin -60°C dereceye kadar sıcaklıklarda taşınması için |
Kaydırıcı Bantlar
Alt kaplama kauçuğu yerine bez kullanılan bantlardır. Kaydırıcı bantlar plastik, metal ve ahşap plakaların kullanıldığı hatlarda tercih edilmektedir.
Kaydırıcı bantlar, düşük sürtünme ve yüksek aşınma direnciyle üretilmektedir. Bu bantlar en çok ayrı ayrı ürünlerin ve paketlerin taşınması için kullanılır. Chevron, testere tipi modellerinde bantlarımız mevcuttur.

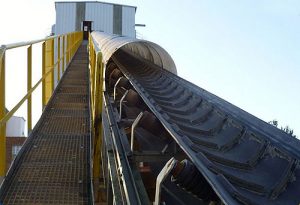

20 dereceden 90 dereceye kadar eğimlerdeki taşıma yapan konveyör sistemlerinde/hatlarında profil bantlar kullanılmalıdır. Profil bantlarda çok farklı modeller olup bu modeller taşınacak/aktarılacak ürünün cinsine göre değişiklik gösterir. Chevron ve testere modellerinin daha sıklıkla kullanıldı profil konveyör bantlar için detayları öğrenmek isterseniz iletişime geçiniz.
